派克514C直流調速器
- 514C 4象限模擬量直流調速器514C從4-32A（高達7.5Hp），模擬量直流調速器單相供電的再生型514C直流調速器提供四象限直流電機控制，對于需要檢修負載或是需要快速和精確減速的應用，51
產品詳細

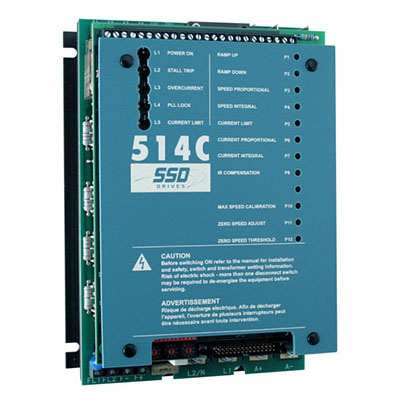

514C 4象限模擬量直流調速器
514C從4-32A（高達7.5Hp），模擬量直流調速器
單相供電的再生型514C直流調速器提供四象限直流電機控制，對于需要檢修負載或是需要快速和精確減速的應用，514C是理想的選擇。可使用“開環”電樞電壓反饋方式或直流測速發電機反饋以提高調解精度和速度范圍。背板安裝，防護等級IP00.
典型應用
機床主軸
拉絲機
卷繞/矯直機
| 訂貨號 | 電樞電流 | 功率|馬力 |
| 514C/040/000 | 4A | 1.5 |
| 514C/080/000 | 8A | 1.5 |
| 514C/1620/000 | 16A | 6 |
| 514C/320/000 | 32A | 12 |
技術參數
| 供電電壓 | 單相110-480V±10%，50-60Hz±5% |
| 環境 | 0-40℃，比較大海拔1000m |
| 過載 | 150%，持續60秒 |
| 電壓選擇 | 跳線選擇 |
| 速度控制范圍 | 20:1（電樞反饋） 100:1（測速機反饋） |
| 轉矩控制 | 2%精度，閉環，PI |
| 診斷LED | 電源，堵轉，過流，相鎖，電流限位 |
| 保護 | 電子過流保護 |
| 模擬輸入 | 設定點斜坡0-10V 正/負 修正值設定0-10v 電流限位0-7.5v 電流給定0-10v 熱電阻<200Ω OK，>1800Ω過溫 測速發電機輸入±350VDC |
| 模擬輸出（緩沖） | 斜坡設定點±10V，5mA 總設定值±10V，5mA 速度±10V，5mA 電流給定±10V，5mA 電流反饋±10V，5mA |
| 參考電源 | +10VDC，-10VDC（5mA） |
| 數字輸入 | 運行、使能、堵轉忽略 |
| 數字輸出 | 驅動器狀態，零速/零速設定點
|
| 電位器調節速度 | 比較大、零、零閥值 |
| 電流限位 | 0-110% |
| 速度換 | 比例，積分 |
| 斜坡時間 | 加/減速時間（1-40s） |
| IR補償 | |
| 電流環 | 比例，積分 |
