變頻器結構和故障判斷簡介
發布時間：2019-08-02 15:44:26來源：

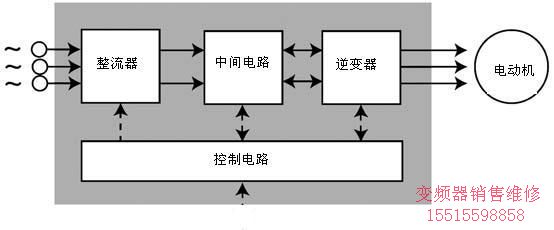

中國變頻器維修網提供變頻器說明書免費下載服務！變頻器維修服務！PLC解密編程銷售服務！河南省內鄭州市比較具實力的變頻器維修服務中心！變頻器是把工頻電源(50Hz或60Hz)變換成各種頻率的交流電源，以實現電機的變速運行的設備。如圖1所示，其中控制電路完成對主電路的控制，整流電路將交流電變換成直流電，直流中間電路對整流電路的輸出進行平滑濾波，逆變電路將直流電再逆變成交流電。對于如矢量控制變頻器這種需要大量運算的變頻器來說，有時還需要一個進行轉矩計算的CPU以及一些相應的電路。
1. 整流器
??? 它與單相或三相交流電源相連接，產生脈動的直流電壓。
2. 中間電路，有以下三種作用：
???a. 使脈動的直流電壓變得穩定或平滑，供逆變器使用。
???b. 通過開關電源為各個控制線路供電。
???c. 可以配置濾波或制動裝置以提高變頻器性能。
3. 逆變器
??? 將固定的直流電壓變換成可變電壓和頻率的交流電壓。
4. 控制電路
??? 它將信號傳送給整流器、中間電路和逆變器，同時它也接收來自這些部分的信號。其主要組成部分是：輸出驅動電路、操作控制電路。主要功能是：
???a. 利用信號來開關逆變器的半導體器件。
???b. 提供操作變頻器的各種控制信號。
???c. 監視變頻器的工作狀態，提供保護功能。
現場對變頻器以及周邊控制裝置的進行操作的人員，如果對一些常見的故障情況能作出判斷和處理，就能大大提高工作效率，并且避免一些不必要的損失。為此，我們總結了一些變頻器的基本故障，供大家作參考。以下檢測過程無需打開變頻器機殼，僅僅在外部對一些常見現象進行檢測和判斷。
以下檢測過程無需打開變頻器機殼，僅僅在外部對一些常見現象進行檢測和判斷。
| ||||||||||||||||||||
|
|
