590C直流調速器參數快速設置說明
開機后按M鍵出現DIAGNOSTIS后按向下鍵頭找到SET UP PARAMETERS(設定參數)，按M鍵進入菜單，按向下鍵找到FIELD CONTROL（勵磁控制），按M鍵進入找到FLD.CTRL MODE(勵磁控制方式),按M鍵進入菜單，把VOLTAGE CONTROL(電壓控制)改成CURRENT CONTROL（電流控制），按兩次E鍵退出；按向下鍵頭找到SPEED LOOP(速度環)，按M鍵進入，按向下鍵找到SPEED FBK SELECT(速度反饋選擇)，按M進入菜單，按向上或向下鍵選擇ARM VOLTS（電樞電壓反饋）、ANALOG TACH(測速反饋)或ENCODER(編碼反饋)，選擇反饋方式是根據所選的配件板及實際電機使用的反饋方式；按E鍵退出.
參數保存：按M鍵直到出現DIAGNOSTS(診斷)后，按向上的鍵頭找到PARAMETER SAVE ,按M進入，然后按向上鍵頭，參數自動保存。按E鍵一直退到底。
*自動調節步驟（此過程一定不能少）：手動去掉電機的勵磁（如果是內部勵磁，則不用去掉勵磁線，調速器會自動禁止磁場），為電機做一次自動調節，為了防止電機有剩磁，請夾緊電機的軸，然后在CURRENT LOOP(電流環)中，找到AUTOTUNE菜單，將OFF改為ARMATURE,然后在10秒內啟動調速器，調速器的RUN燈將閃爍，在這個過程中請不要給調速器停止信號。完成自動調節后調速器會自動釋放接觸器線圈，然后保存參數。
調試注意事項：調試過程中要注意電源不能有短路或缺相，調速器的控制端子為直流低壓，一定要注意不能讓高壓進入，設好參數啟動后，測量勵磁電壓是否正確，然后再升降速。在升速過程中注意觀測電機的勵磁電壓和電樞電壓是否正常。
590C面板電樞電流，勵磁電流，電樞電壓設定
在面板上有六個小電位器，從左到右依次為：第一個為電樞電流百位；第二個為電樞電流十位；第三位為電樞電流個位。第四個為勵磁電流十位，第五個為勵磁電流個位，第六個為勵磁電流小數點位。

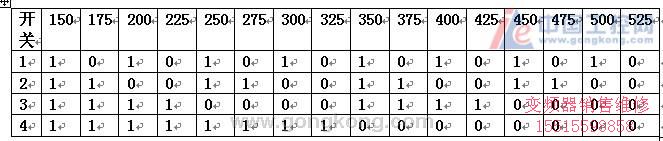

電樞電壓設定表

測速返饋板的設定方式：在測速板在下方有一個AC/DC的選擇開關，直流測速發電機，請將電壓選擇開關打到DC模式。
實例設定：
1、 測速電機的參數為110V/ 2000RPM,主電機的額定轉速為1500RPM,那么測速反饋板設置如下：首先算電機達到1500轉時需要的反饋電壓：1500*110/2000=82.5V,那么在測速板上第一排電阻開關打到2或3，第二排電阻開關打到8，右下角0-100電阻切換開關打到0位，現在測速板的設定電壓為82或83伏。
2、 測速電機的參數為110V/ 2000RPM,主電機的額定轉速為2000RPM,那么測速反饋板設置如下：首先算電機達到2000轉時需要的反饋電壓：2000*110/2000=110V,那么在測速板上第一排電阻開關打到1，第二排電阻開關打到1，右下角0-100電阻切換開關打到100位置，現在測速板的設定電壓為110伏。即兩排的電阻位為100+1*10+1*0=110V.即當100開關處于ON狀態時，將第一排電阻值乘以1，將第二排電阻值乘以10，然后再跟100相加，得出100開關處于ON狀態的反饋值.
