題圖是一只時鐘，它曾經被發表在旺點電氣的技術探討版塊中。

這只時鐘與電氣知識密切相關。

不過，原圖的鐘在4點讀數存在錯誤，我把它修正了。

現在，我們就來揭開這只時鐘的秘密。

========================

一點鐘：

時鐘的時刻值是B’L。什么意思呢？

B’L=1011’L=1，即右邊第一位a0位。

我們知道，在開關邏輯設計中會遇見十六進制數，它們分別是：

”0，1，2，3，4，5，6，7，8.，9，A，B，C，D，E，F(xiàn)“。

這些數值對應的十進制數是：

”0，1，2，3，4，5，6，7，8，9，10，11，12，13，14，15“。

可見B就是11。我們用二進制來表達11是1011，腳標L表示低位，也即比較右邊的a0位，其值是1。

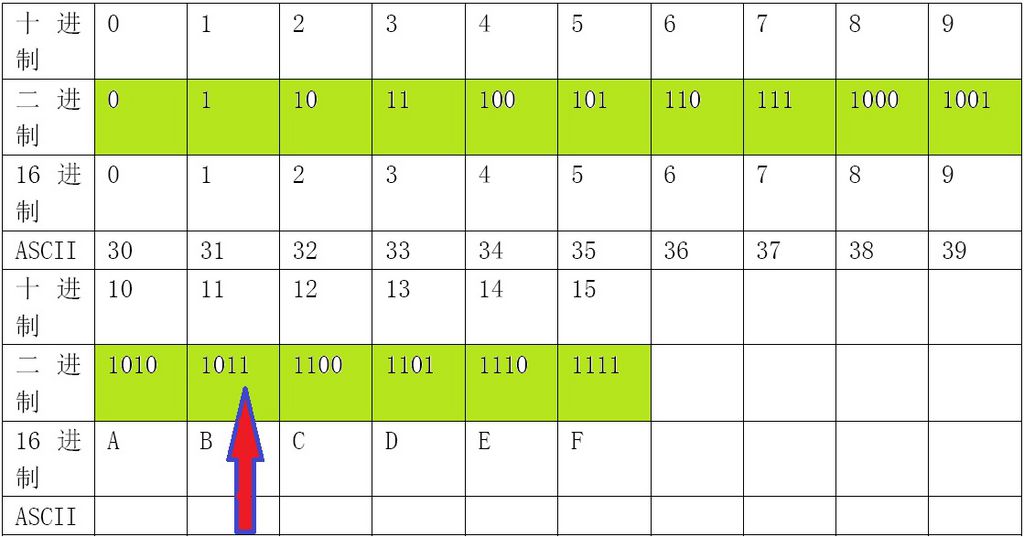

十六進制碼、二進制碼、十進制碼和ASCII碼的對應關系如下：

注意看倒數第2行B上方對應的1011。它的第0位等于”1“，就是一點鐘。

十六進制碼在PLC的RS485/MODBUS-RTU總線數據通信中使用十分廣泛。例如下列通信幀：

“0B00640600DC00DA00DD504B"

這個通信幀的意義是：在ID地址為0BH(11)的電力儀表中，從0064H(100)開始的連續3個字中有數據，數據共占用了06H（6個字節），數據內容分別是：00DCH(220V)、00DAH(218V)、00DDH(221V)，后面的5048H四個數碼是CRC校驗碼。

這個通信幀讀取了三相相電壓值，分別是220V、218V和221V。

二點鐘：

這個表達式是什么意思呢？我們看下式：
